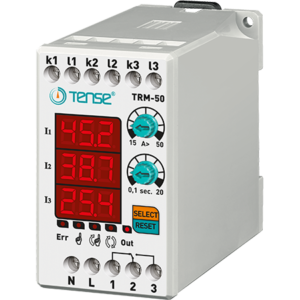

Relé de sobrecorrente digital com ecrã LED de 3×3 dígitos TRM-50

$ 73.27

Category:

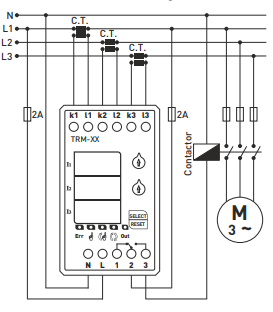

Descrição Relé de controlo/limitação de carga, trifásico, gama 15-50 A, fabricante TENSE (Turquia) O relé de sobrecarga digital TRM-50 foi concebido para proteger as cargas contra danos causados por correntes elevadas, permitindo simultaneamente o controlo do funcionamento. 15-50 A (valor de sobrecarga ajustável) Assimetria de corrente fixa de 50% Tempo de atraso de falha ajustável Modo de funcionamento ajustável (automático, semi-automático, manual) Quando compra um relé de corrente TENSE, recebe um dispositivo pronto a funcionar - os transformadores de corrente estão incluídos. Utilização do dispositivo e princípio de funcionamento Conecte o dispositivo de acordo com o diagrama de ligações anexado. Quando a cablagem estiver completa, ligue a fonte de alimentação. Após a ligação, o ecrã apresenta os valores definidos durante 5 segundos. Utilizar o controlador "A>" para definir o valor de sobrecarga. O valor definido é apresentado no ecrã esquerdo. Utilize o controlador "t" para definir o tempo de atraso. O valor definido também é apresentado no ecrã esquerdo. Quando o dispositivo é ligado: O relé liga-se, o contacto de saída muda para o terminal 3 e o indicador OUT acende-se. Se a corrente ultrapassar o valor de sobrecarga definido (A>), o aparelho faz a contagem decrescente do tempo de atraso e o indicador ERR acende-se. Decorrido este tempo, o relé dispara, o contacto passa para o borne 1 e o indicador OUT apaga-se. O relé eletrónico de corrente da série TRM-50 foi concebido para desligar automaticamente os consumidores quando as correntes máximas permitidas são excedidas. Tem um intervalo de disparo programável, tempo de disparo e ajustes de disparo invertido.Existem 3 modos de retorno ao estado "operacional" - MANUAL, SEMI-AUTO, AUTO. Modos de reposição Modo manual: Para repor o dispositivo após uma sobrecarga, prima o botão Repor. O LED correspondente acender-se-á. Modo semi-automático: Permite que o dispositivo reponha automaticamente o sistema três vezes quando ocorre uma sobrecarga e, em seguida, aguarda uma reposição manual no erro seguinte. O LED correspondente acende-se. Modo automático: O dispositivo permite que o sistema seja reposto automaticamente de cada vez que ocorre um erro de sobrecarga. O LED correspondente acende-se. Nota:Para alterar o modo, mantenha premido o botão SELECT durante 10 segundos. Quando o modo é alterado, o LED correspondente acende-se. Assimetria de corrente 50% (fixa) Se a diferença entre a corrente mais alta e a mais baixa nas fases exceder 50%, o dispositivo entrará no modo de erro de assimetria no espaço de 2 segundos (evita danos no sistema quando uma fase é perdida). Quando ocorre um erro de assimetria: O grupo de ecrãs das duas fases que causaram a falha piscará e o indicador ERR acender-se-á. É necessária uma reposição manual para sair do modo de erro de assimetria. Parâmetros técnicos Tensão de funcionamento: 150-260 VAC Frequência de funcionamento: 50/60 Hz Consumo de energia: <6 VA Temperatura de funcionamento: -20 °C ... 55 °C Ecrã: 3 × 3 dígitos, 5 LEDs Valor de sobrecarga (A>): 15-50 A Tempo de atraso: 0,1-20 s Tipo de ligação: ligação por pinça Contactos: 5 A / 250 V AC (carga ativa) Diâmetro do cabo: 2,5 mm² Peso: máx. 250 g Montagem: em calha DIN Altitude máxima: <2000 m Nota:Os TRM-50, TRM-100, TRM-200 e TRM-300 só podem ser utilizados com os transformadores de corrente incluídos no fornecimento.O TRM-400 pode ser utilizado com o transformador de corrente 400/5 fornecido com o TRM-400. Básico Fabricante Tense País de fabrico Turquia Tipo de instalação Montagem em calha DIN Número de contactos de expansão 1 unid. Número de contactos de comutação 1 unid. Secção transversal dos fios ligados 2,5 mm² Material da caixa Plástico Vista Sim Peso 250 g LED On/Off Sim "LED "Sobrecarga Sim Temperatura mínima de armazenamento -20 graus Temperatura máxima de armazenamento 55 graus. Nível de proteção IP 30 Vida útil 10 anos Especificações técnicas Número de fases 3 Tensão nominal de funcionamento em CA 220V Corrente nominal 5A Frequência de corrente 50 Hz Corrente nominal 3W Temperatura mínima de funcionamento -20 graus Temperatura máxima de funcionamento 55 graus. Dimensões gerais Comprimento 85 mm Altura 75 mm Altura Largura 44 mm Caraterísticas do utilizador Tempo de atraso 0,1 s -20 (s) Instalação DIN parafusos Gama 15-50A
Specifications
