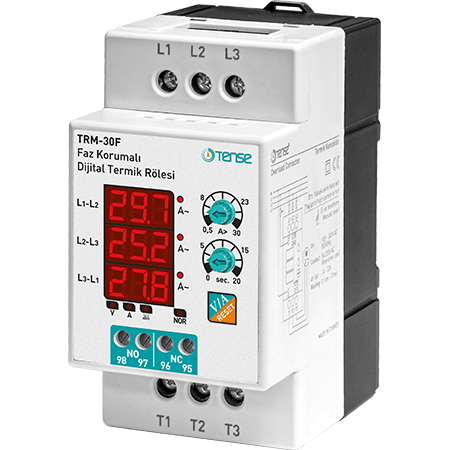

Relé digital de sobrecorrente com proteção de tensão e display LED de 3×3 dígitos TRM-30F

$ 62.77

Category:

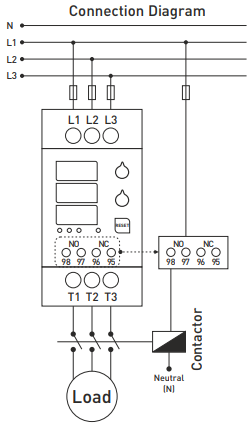

Descrição Relé de monitorização de sobreintensidades TRM-30F com ecrã, trifásico até 25A Foi concebido para proteger os equipamentos sensíveis aos valores de corrente e tensão de funcionamento contra os erros que podem ocorrer devido a: sobrecarga de corrente (valor de corrente ajustável 0,5 ...30 A) assimetria de corrente (50 %, valor fixo) assimetria de tensão (30 %, valor fixo) sobretensão e subtensão (Umin: 265 V, Umax: 440 V, valor fixo) O relé de sobrecarga digital TRM-30F com visor permite visualizar a corrente em cada fase e proteger o motor ou o aparelho contra sobrecorrente, sobretensão, subcorrente, falha de fase e inversão de fase. Estes relés de sobrecarga digitais foram concebidos para evitar danos no motor/carga provocados por correntes elevadas, permitindo simultaneamente monitorizar no visor a corrente que circula em cada fase. Também são capazes de verificar os valores de tensão acumulados entre as fases. Graças aos dois relés de saída (1x NA, 1x NF), é também possível controlar ou desligar a carga quando é atingido um valor nominal de sobreintensidade, ou ligar um contacto de sinalização ao sistema de controlo. Os relés digitais TRM-xx têm transformadores de corrente incorporados e um display de 3x3 dígitos para indicação da corrente. Aplicação e princípio de funcionamento Ligar o aparelho de acordo com o esquema de ligação. Uma ligação incorrecta pode danificar o aparelho. Ajustar a sobreintensidade do aparelho através do comando ">A" em função da corrente de funcionamento da carga a controlar. Quando a alimentação é ligada, o valor de sobreintensidade ajustado aparece no ecrã superior e o tempo de espera do erro no ecrã central no primeiro segundo. Os valores reais das correntes das fases são visualizados após um segundo de funcionamento e o LED de indicação acende-se. Quando o botão "V/A/RESET" é premido, são visualizados os valores da tensão combinada entre as fases. Accionadores "A>"- definição da sobrecarga admissível; o valor é visualizado no ecrã superior. "seg."- regulação do tempo de espera do defeito de sobreintensidade; o valor é visualizado no ecrã central. Estado dos contactos NO 95-96, NC 97-98: Dispositivo desenergizado ou em condição de falha: NA aberto, NF fechado. Dispositivo energizado e sem falha: NA aberto, NF aberto. LED de indicação LED "V"- acende-se em caso de erro de sobretensão/subtensão ou de assimetria de tensão. LED "A"- acende-se em caso de corrente elevada ou erro de assimetria de corrente. LED "XI"- acende-se quando a sequência de fases é incorrecta. LED "NOR"- acende quando o dispositivo está energizado e o sistema está livre de erros. Função do botão "V/A/RESET Reset:premir durante 3 segundos elimina o erro, o LED "A" apaga-se, o contacto NA liga-se, o contacto NF abre-se. V/A:uma pressão breve comuta a visualização entre os valores de corrente e de tensão. Proteção e princípio de funcionamento 1. proteção contra sobreintensidades (0,5-30 A): Entrada em estado de falha: quando a sobrecorrente definida é excedida, o tempo definido é aguardado. O ecrã de fases pisca, o LED "A" está aceso, NA aberto, NF fechado, LED NOR apagado. Saída da condição de erro: corrente inferior ao valor nominal, premir reset durante 3 segundos. 2. Proteção contra a assimetria de corrente: Entrada: diferença de corrente entre fases >50%, aguardar 3 segundos, ecrã pisca, LED "A" aceso. Saída: diferença <50%, premir reset durante 3 segundos. 3. Proteção contra sobretensão (U>440 V): Entrada: tensão >440 V, aguardar 3 segundos, ecrã pisca, LED "V" aceso. Saída: tensão <435 V durante 3 segundos. 4. Proteção contra subtensão (U<265 V): Entrada: tensão <265 V, espera 3 segundos, o ecrã pisca, o LED "V" acende-se. Saída: tensão >270 V durante 3 segundos. 5. Proteção contra assimetria de tensão: Entrada: diferença de tensão >30%, espera 3 segundos, o ecrã pisca, o LED "V" acende-se. Saída: diferença <30% durante 3 segundos. 6. Proteção da sequência de fases: A ligação incorrecta de uma fase acende o LED "XI". Cálculo da assimetria de corrente O instrumento calcula a assimetria de acordo com a fórmula: Proudovaasymetrie v %=max. proud - min. proudmax. proud×100 Exemplo:((25 - 15) / 25) × 100 = 40% de assimetria de corrente. Especificações técnicas Tensão de alimentação: tensão medida 3f 3x400 VAC Tensão de funcionamento (Un): 3x380 VAC 50/60 Hz, potência própria <10 VA Sobrecorrente ajustável (Sobrecarga): 0,5-30 A Tempo de espera de falha (t): 0-20 s Ecrã: 3x3 dígitos, 9 mm de altura, 7 LEDs de indicação Sobretensão: 440 V (L-L) Subtensão: 265 V (L-L) Assimetria de tensão: 30% Assimetria de corrente: 50% Tempo de espera para erro de assimetria: 3 s 2x relés de saída (1x NA, 1x NF): 3 A / 250 V AC (carga resistiva) Tipo de ligação: terminais de parafuso Secção transversal do cabo: 2,5 mm² (contactos de relé) / 6 mm² (cargas de entrada e saída para medição) Peso: máx. 380 g Montagem: em trilho DIN Temperatura de funcionamento: -20°C ... 55°C Altitude de funcionamento: <2000 m

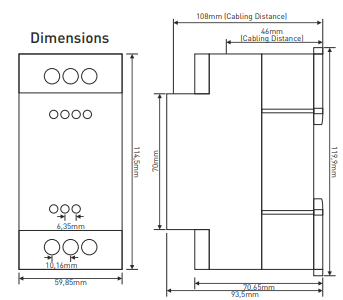

Specifications
