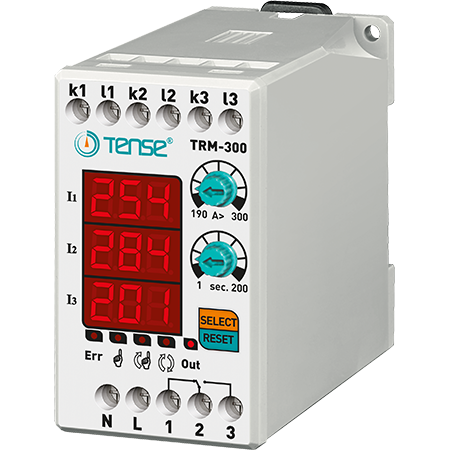

Relé de sobrecorrente digital com display LED de 3×3 dígitos TRM-300

$ 97.77

Category:

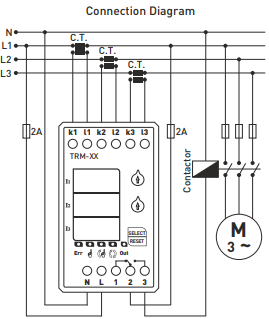

Descrição Relé de corrente trifásico para controlo/limitação da corrente de carga na gama 190-300 A, fabricante TENSE (Turquia) Os relés digitais de sobrecorrente TRM-300 foram concebidos para proteger as cargas contra danos causados por correntes elevadas, permitindo simultaneamente a monitorização do funcionamento. - 190-300 A (valor de sobrecorrente ajustável)- Assimetria de corrente fixa de 50%- Tempo de atraso de erro ajustável- Modo de operação ajustável (automático, semi-automático, manual)- Quando você compra um relé de corrente da marca TENSE, você recebe um dispositivo pronto para uso - transformadores de corrente incluídos. Utilização do dispositivo e princípio de funcionamento Ligar o aparelho de acordo com o esquema elétrico. Quando a cablagem estiver completa, ligue a alimentação. Após a ligação, o ecrã apresenta os valores definidos durante 5 segundos. Utilizar o controlador "A>" para definir o valor de sobreintensidade. O valor definido é apresentado no ecrã esquerdo. Utilize o controlador "t" para definir o tempo de atraso. O valor definido também é apresentado no ecrã esquerdo. Quando o aparelho é ligado:- O relé liga-se, o contacto de saída passa para o borne 3 e o indicador OUT acende-se.- Se a corrente ultrapassar o valor de sobreintensidade ajustado (A>), o aparelho inicia a contagem decrescente do tempo de atraso e o indicador ERR acende-se.- Decorrido o tempo, o relé desliga-se, o contacto passa para o borne 1 e o indicador OUT apaga-se. O relé eletrónico de corrente da série TRM-300 foi concebido para desligar automaticamente os aparelhos quando a corrente máxima admissível é ultrapassada.Dispõe de um intervalo de disparo programável, a possibilidade de definir o tempo de disparo e o tempo de retorno.Existem 3 programas para voltar ao modo "operacional" - MANUAL, SEMI-AUTOMÁTICO, AUTOMÁTICO. Modos de reposição: - Modo manual: Após um defeito de sobreintensidade, é necessário rearmar o aparelho premindo o botão Reset. Neste modo, o LED correspondente acende-se.- Modo semi-automático: O sistema reinicializa-se automaticamente três vezes após um defeito de sobreintensidade, aguardando depois uma reinicialização manual no próximo defeito. Neste modo, o indicador LED acende-se.- Modo automático: O sistema reinicializa-se automaticamente após cada defeito de sobreintensidade. Neste modo, o LED acende-se. Nota: Para mudar de modo, mantenha premido o botão SELECT durante 10 segundos. Quando o modo é alterado, o LED correspondente acende-se. Assimetria 50% (fixa) Se a diferença entre a maior e a menor corrente de fase exceder 50%, o dispositivo entrará no modo de erro de assimetria no espaço de 2 segundos.(Isto evita danos no sistema no caso de uma falha de fase única durante o funcionamento do motor). Durante um erro de assimetria:- O grupo do ecrã das duas fases que causaram a falha piscará e o indicador ERR acender-se-á.- Para regressar do modo de erro de assimetria, o dispositivo tem de ser reposto manualmente. Parâmetros técnicos: - Tensão de funcionamento: 150-260 VAC.- Frequência de funcionamento: 50/60 Hz- Consumo de energia: < 6 VA- Temperatura de funcionamento: -20 °C a 55 °C- Ecrã: 3×3 dígitos, 5 LEDs- Ajuste de sobrecorrente (A>): 190-300 A- Tempo de atraso: 1-200 s- Tipo de ligação: ligação por pinça- Contactos: 5 A / 250 V AC (carga ativa)- Diâmetro do fio: 2,5 mm²- Peso: máx. 250 g- Montagem: em calha DIN- Altitude de funcionamento: < 2000 m Nota:Os modelos TRM-50, TRM-100, TRM-200 e TRM-300 só podem ser utilizados com os transformadores de corrente fornecidos com o dispositivo.O TRM-400 pode ser utilizado com um transformador de corrente 400/5. Básico Fabricante Tense País de fabrico Turquia Tipo de instalação Montagem em calha DIN Número de contactos de expansão 1 unid. Número de contactos de comutação 1 unid. Secção transversal dos fios ligados 2,5 mm² Material da caixa Plástico Vista Sim Peso 250 g LED On/Off Sim "LED "Sobrecarga Sim Temperatura mínima de armazenamento -25graus. Temperatura máxima de armazenamento 55 graus. Nível de proteção IP 30 Vida útil 10 anos Especificações técnicas Número de fases 3 Tensão nominal de funcionamento em CA 220V Corrente nominal 5A Frequência de corrente 50 Hz Corrente nominal 3W Temperatura mínima de funcionamento -25graus. Temperatura máxima de funcionamento 55 graus. Dimensões gerais Comprimento 85 mm Altura 75 mm Altura Largura 44 mm Caraterísticas do utilizador Tempo de atraso 1 s -200 (s) Instalação DIN parafusos Gama 190-300A
Specifications
